Шайба концеваяф90

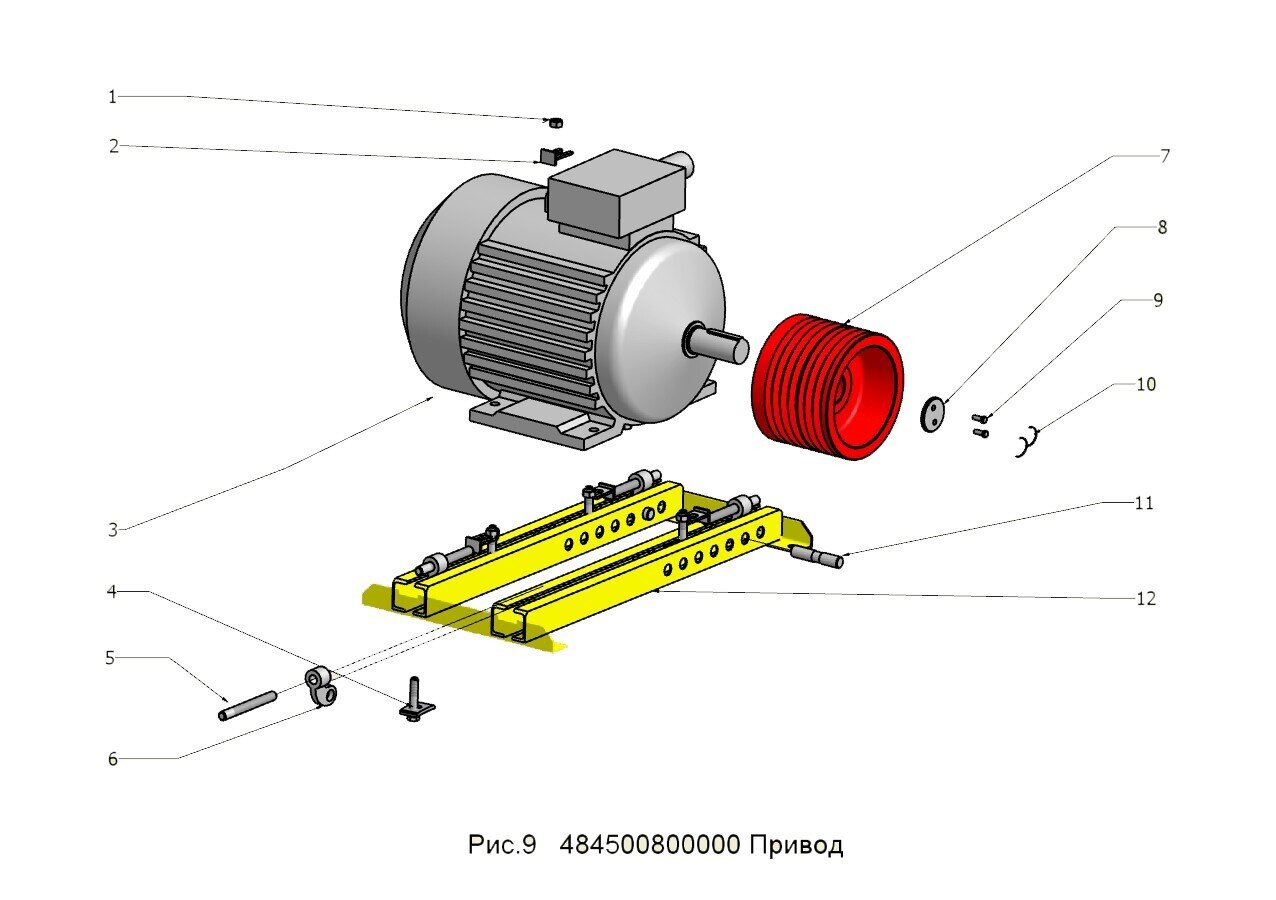

Номер позиции

Обозначение

Наименование сборочных единиц, деталей

Количество сборочных единиц, деталей на сборочную единицу

Масса, ед., кг, м

1

Гайка М20-6Н.5.019

ГОСТ 5915

8

0,071

2

482280003000

Упор

2

0,22

3

5АНК280А6С75УЗ

Электродвигатель N=75 кВт, n=965 об/мин, U=380 В, f=50 Гц

1

690,00

4

106300123000

Болт с шайбой

4

0,74

5

Винт натяжной М24х220.019

2

0,5

6

482270105800

Упор

2

1,2

7

484500800300

Шкив

1

125,00

8

Шайба концеваяф90

1

0,4

9

Болт 3М12-6gх30.46.019

ГОСТ 7796

2

0,038

10

Проволока 2,0-I ГОСТ 3282

0,5 м

0,24

11

482270105400

Палец

2

0,75

12

484500810030

Салазки

1

55,00
