Захват (технологический) 1277.05.316

Захват (технологический) 1277.05.316 от компании ООО "Завод Горных Машин" - фото 1
Цену уточняйте
В наличии

Характеристики

Производитель
Собственное производство
Страна производства
Россия
Состояние
новый
Назначение
для промышленного оборудования
Вид
конусная дробилка
Тип
запчасти/комплектующие

Описание

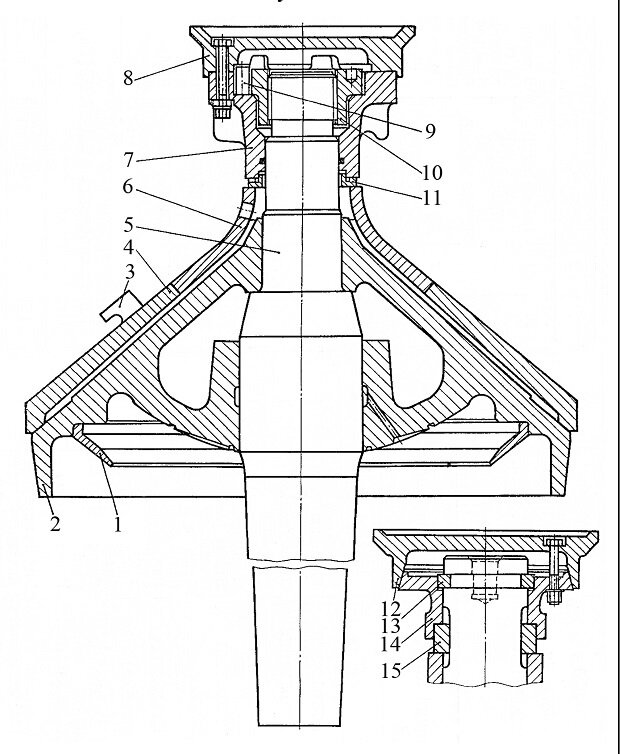

Захват (технологический) 1277.05.316 входит в сборку конуса дробящего КМД-1750Т(Гр) 1277.05.400 СБ, который состоит из:

Поз.№

Наименование



Обозначение/ Исполнение

Кол-во на сборочную единицу

1

Воротник

1277.05.401-1 СБ

1

2

Корпус конуса

1277.05.404 СБ

1

4

Броня конуса

1277.05.311-1 СБ

1277.05.311-2 СБ

1

12

Плита распределительная

1277.05.304-1

1277.05.304-2

1

3

Захват (технологический)

1277.05.316

1

5

Вал

1277.05.312

1249.05.101

1

6

Втулка

1277.05.310

1

13

Полукольцо

1277.05.314

2

14

Втулка нажимная

1277.05.313

1

15

Клин

1277.05.317

2

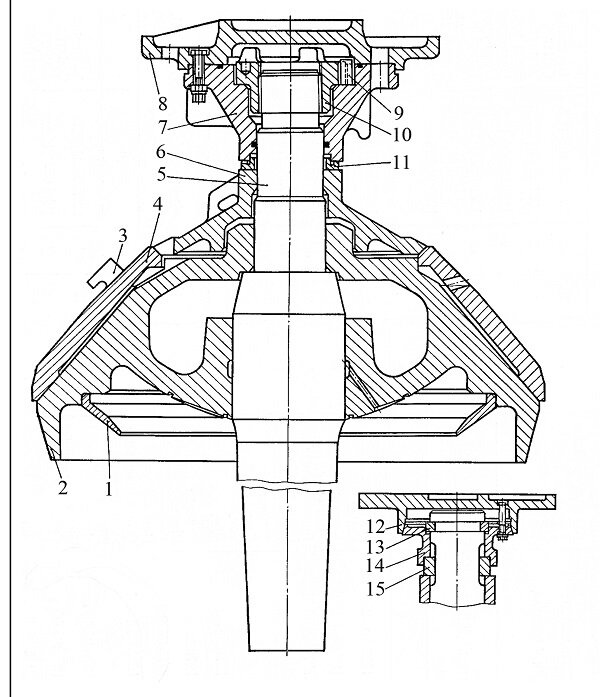

Захват (технологический) 1277.05.316 входит в сборку конуса дробящего  КСД-1750Т(Гр) 1280.05.300 СБ, который состоит из:

Поз.№

Наименование



Обозначение/ Исполнение

Кол-во на сборочную единицу

1

Воротник

1277.05.401-1 СБ

1

2

Корпус конуса

1280.05.301 СБ

1

4

Броня конуса

1280.05.206-1 СБ

1280.05.206-2 СБ

1

12

Плита распределительная

1280.05.204 СБ

1

3

Захват (технологический)

1277.05.316

2

5

Вал

1277.05.312

1

6

Втулка

1280.05.205

1

13

Полукольцо

1277.05.314

2

14

Втулка нажимная

1277.05.313

1

15

Клин

1277.05.317

2
