Кольцо регулирующее КМД-1750 Гр 1278.07.300-2 СБ

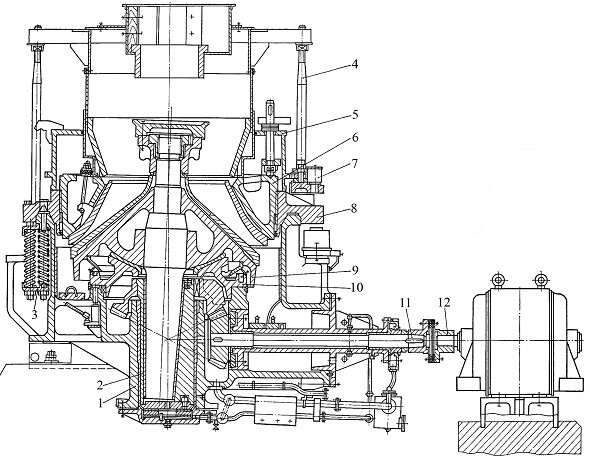

Поз.№

Наименование

Обозначение/ Исполнение

Кол-во на сборочную единицу

4

Устройство  загрузочное

1277.12.500 СБ

1

6

Кольцо регулирующее

1278.07.300-2СБ

1

9

Конус дробящий

1277.05.400 СБ

1

1

Часть нижняя

1277.01.300-1СБ

1

2

Эксцентрик

1277.03.300 СБ

1

3

Пакет пружин

1277.10.400 СБ

12

5

Кожух

1277.08.400 СБ

1

7

Механизм поворота

1277.09.500 СБ

1

8

Кольцо опорное

1277.06.300 СБ

1

10

Чаша опорная

1277.04.300 СБ

1

11

Вал приводной

1277.02.300-1 СБ

1277.02.300 СБ

1

12

Муфта упругая

1277.13.300-1 СБ

1

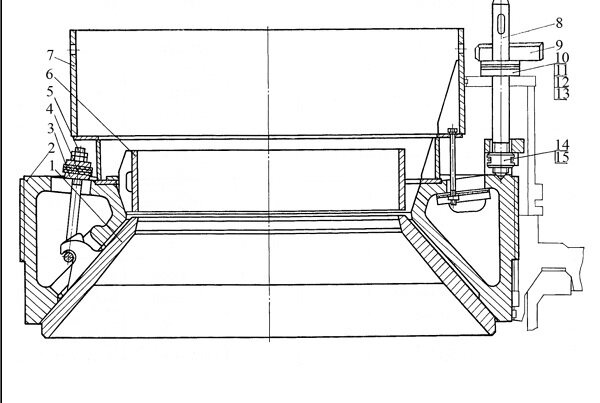

Поз.№

Наименование

Обозначение/ Исполнение

Кол-во на сборочную единицу

6

Футеровка

1277.07.325 СБ

1

7

Воротник

1277.07.303 СБ

1

1

Броня неподвижная

1278.07.301

1278.07.301-2

1278.07.301-3

1

2

Корпус кольца

1277.07.312

1

3

Шайба

1277.07.314

16

4

Пластина

1277.07.315

16

5

Скоба

1277.07.313

8

8

Колонка

1277.07.317

8

9

Клин

1277.07.319

8

10

Шайба 40

1277.07.320

16

11

Шайба 20

1277.07.321

8

12

Шайба 10

1277.07.322

16

13

Шайба 5

1277.07.323

16

14

Гайка

1277.07.318

8

15

Шплинт

1277.07.324

8
