ООО "Завод Горных машин"Шайба 20 1277.07.321
Цену уточняйте
В наличии
Характеристики
Производитель
Собственное производство
Страна производства
Россия
Состояние
новый
Назначение
для промышленного оборудования
Вид
конусная дробилка
Тип
запчасти/комплектующие
Описание
изделие: Шайба 20
№ чертежа 1277.07.321
Описание изделия: Лист механически обработанный на станках
Применение Дробилка 1750
Назначение Опора крепежных элементов
Страна происхождения: Российская федерация
Изделие изготовлено: ст.3
и соответствует требованиям технологической документации
Изготовлена без использования импортных материалов
Масса изделия (нетто): 2,3 кг.

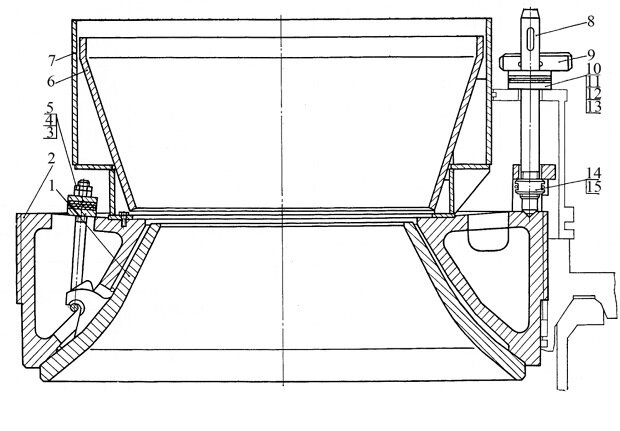

Шайба 20 1277.07.321 входит в сборку кольца регулирующего КМД-1750Т 1277.07.300-2 СБ, которое состоит из:
Поз.№ | Наименование |
Обозначение/ Исполнение | Кол-во на сборочную единицу |
6 | Футеровка | 1277.07.325 СБ | 1 |
7 | Воротник | 1277.07.303 СБ | 1 |
1 | Броня неподвижная | 1277.07.316 1277.07.316-2 | 1 |
2 | Корпус кольца | 1277.07.312 | 1 |
3 | Шайба | 1277.07.314 | 16 |
4 | Пластина | 1277.07.315 | 16 |
5 | Скоба | 1277.07.313 | 8 |
8 | Колонка | 1277.07.317 | 8 |
9 | Клин | 1277.07.319 | 8 |
10 | Шайба 40 | 1277.07.320 | 16 |
11 | Шайба 20 | 1277.07.321 | 8 |
12 | Шайба 10 | 1277.07.322 | 16 |
13 | Шайба 5 | 1277.07.323 | 16 |
14 | Гайка | 1277.07.318 | 8 |
15 | Шплинт | 1277.07.324 | 8 |
Шайба 20 1277.07.321 входит в сборку кольца регулирующего КМД-1750Гр 1278.07.300-2 СБ, которое состоит из:
Поз.№ | Наименование |
Обозначение/ Исполнение | Кол-во на сборочную единицу |
6 | Футеровка | 1277.07.325 СБ | 1 |
7 | Воротник | 1277.07.303 СБ | 1 |
1 | Броня неподвижная | 1278.07.301 1278.07.301-2 1278.07.301-3 | 1 |
2 | Корпус кольца | 1277.07.312 | 1 |
3 | Шайба | 1277.07.314 | 16 |
4 | Пластина | 1277.07.315 | 16 |
5 | Скоба | 1277.07.313 | 8 |
8 | Колонка | 1277.07.317 | 8 |
9 | Клин | 1277.07.319 | 8 |
10 | Шайба 40 | 1277.07.320 | 16 |
11 | Шайба 20 | 1277.07.321 | 8 |
12 | Шайба 10 | 1277.07.322 | 16 |
13 | Шайба 5 | 1277.07.323 | 16 |
14 | Гайка | 1277.07.318 | 8 |
15 | Шплинт | 1277.07.324 | 8 |

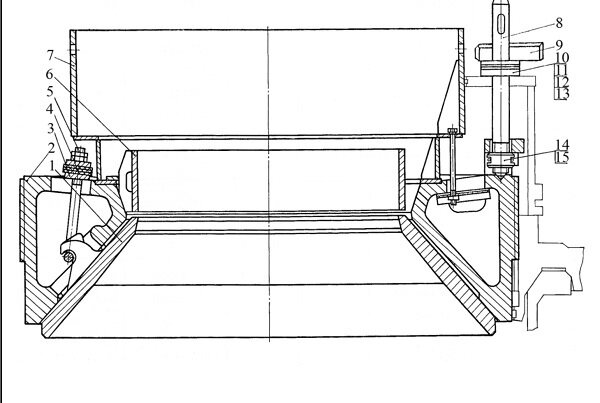

Шайба 20 1277.07.321 входит в сборку кольца регулирующего КСД-1750Т 1279.07.300-2 СБ, которое состоит из:
Поз.№ | Наименование |
Обозначение/ Исполнение | Кол-во на сборочную единицу |
6 | Воронка | 1277.07.301 СБ | 1 |
7 | Воротник | 1280.07.301 СБ | 1 |
1 | Броня неподвижная | 1279.07.301-1 1279.07.301 | 1 |
2 | Корпус кольца | 1279.07.302 | 1 |
3 | Шайба | 1277.07.314 | 16 |
4 | Пластина | 1277.07.315 | 16 |
5 | Скоба | 1277.07.313 | 8 |
8 | Колонка | 1277.07.317 | 8 |
9 | Клин | 1277.07.319 | 8 |
10 | Шайба 40 | 1277.07.320 | 16 |
11 | Шайба 20 | 1277.07.321 | 16 |
12 | Шайба 10 | 1277.07.322 | 16 |
13 | Шайба 5 | 1277.07.323 | 8 |
14 | Гайка | 1277.07.318 | 8 |
15 | Шплинт | 1277.07.324 | 8 |
