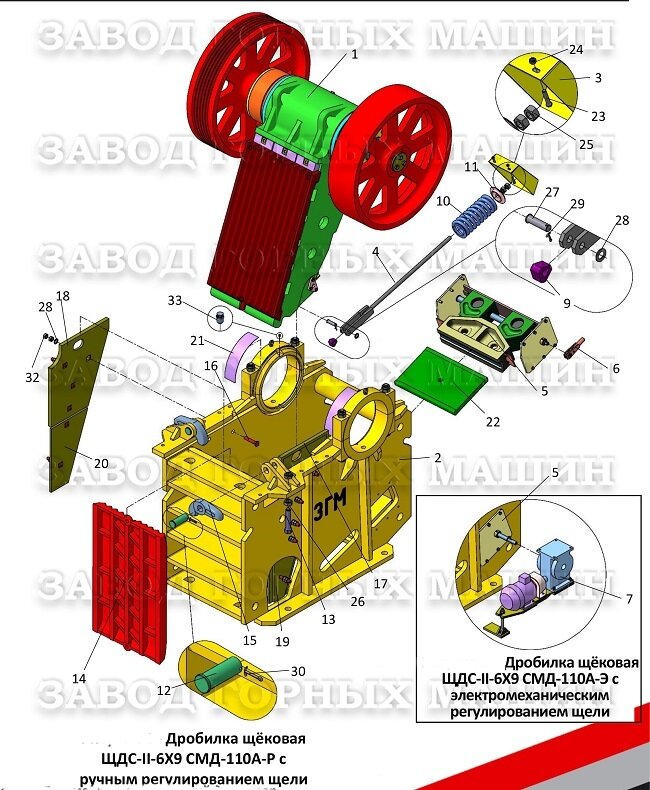

Механизм дробления СМД-110А-Э 1049115000

 № поз.

Обозначение

Наименование

Кол-во, шт.

Масса

1 шт., кг

1

1049102000

Щека в сборе

1

9230

2

1049104000

Станина

1

6572

3

4825400700

Ограждение пружины

1

16,2

4

4845007000-50

Тяга пружины

1

20

5*

1049103000

Механизм регулирования щели

1

586

8

4845014000

Звено распорное

1

13,4

9

4822000006

Сухарь к тяге

1

1,1

10

4824400006

Пружина №150 ГОСТ 13773-86

1

30,44

11

4825400021-01

Тарелка пружины

1

3,65

12

4842600004

Палец

2

6

13

4842600017

Болт

2

4,38

14

4845000002

Плита дробящая неподвижная

1

865

15

4845000012

Рычаг

2

26

16

4845000013

Болт

12

1,17

17

4845000018

Клин верхний правый

1

136

18

4845000019

Клин верхний левый

1

136

19

4845000021

Клин нижний правый

1

78

20

4845000022

Клин нижний левый

1

78

21

4845000023

Козырёк

2

1,86

22

4845000025

Плита распорная

1

148

23

Болт М16-6gx80 ГОСТ 7796-70

2

24

Гайка М16-6H ГОСТ 5915-70

2

25

Гайка М36-6H ГОСТ 5915-70

2

26

 4816201044

Гайка М48x3-6H ГОСТ 5915-70

2

27

4013121030

Ось 6-30 h12x105.45 ГОСТ 9650-80

1

28

Шайба C.30.02.Ст3 ГОСТ 11371-78

13

29

Шплинт 6,3x80.4 ГОСТ 397-79

1

30

Шплинт 8x100.4 ГОСТ 397-79

2

31

0.409514.001-30

Винт А.М36-6gx140 ГОСТ 1481-84

1

32

Гайка М30-6H ГОСТ 5915-70

24

33

Тавотница ТРГ-3/8"

2
