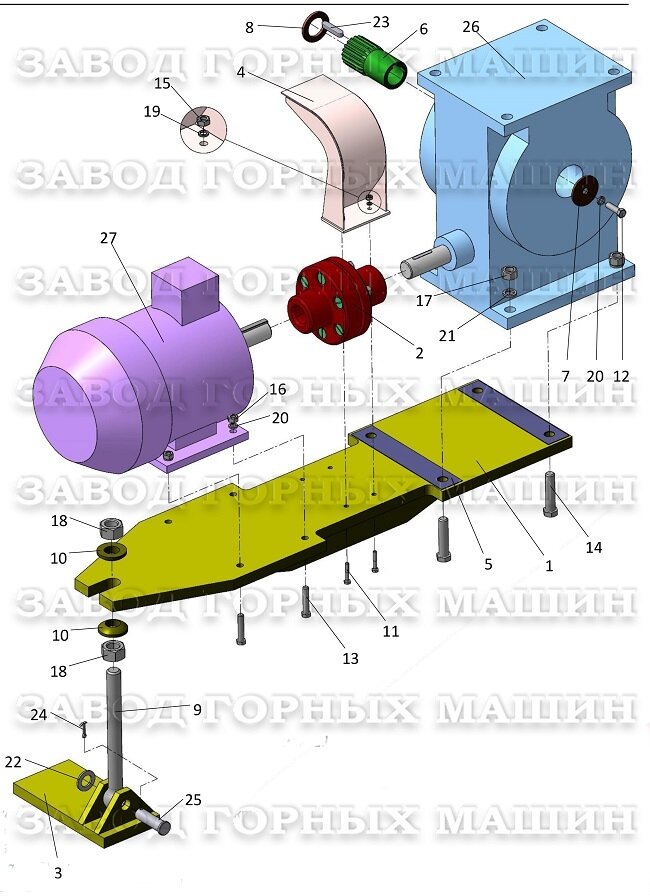

Привод механизма регулирования щели 4844804000

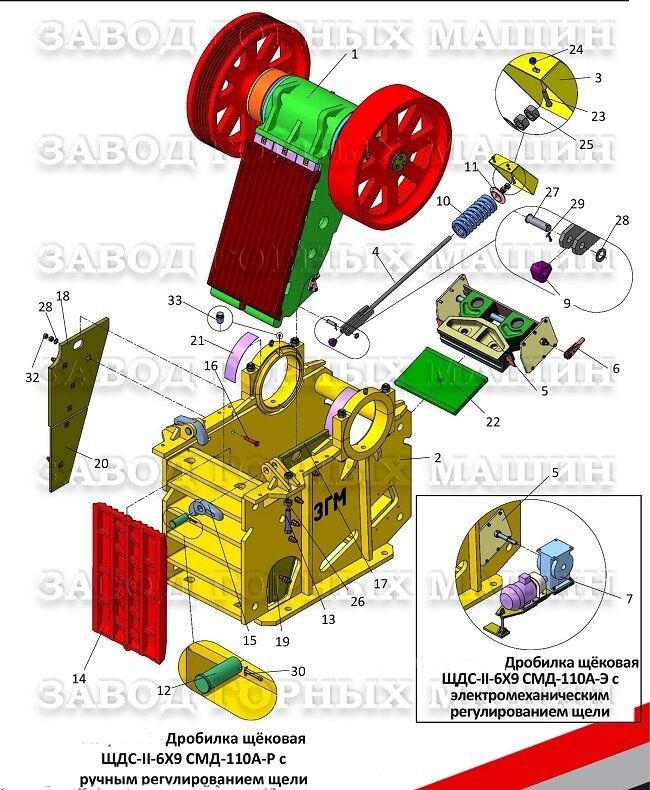

 № поз

Обозначение

Наименование

Кол-во, шт.

Масса

1 шт., кг

1

1049102000

Щека в сборе

1

9230

2

1049104000

Станина

1

6572

3

4825400700

Ограждение пружины

1

16,2

4

4845007000-50

Тяга пружины

1

20

5*

1049106000

Механизм регулирования щели

1

571,7

6*

4825400500

Трещётка

1

3,7

7*

4844804000

Привод механизма регулирования щели

1

191,5

8

4845014000

Звено распорное

1

13,4

9

4822000006

Сухарь к тяге

1

1,1

10

4824400006

Пружина №150 ГОСТ 13773-86

1

30,44

11

4825400021-01

Тарелка пружины

1

3,65

12

4842600004

Палец

2

6

13

4842600017

Болт

2

4,38

14

4845000002

Плита дробящая неподвижная

1

865

15

4845000012

Рычаг

2

26

16

4845000013

Болт

12

1,17

17

4845000018

Клин верхний правый

1

136

18

4845000019

Клин верхний левый

1

136

19

4845000021

Клин нижний правый

1

78

20

4845000022

Клин нижний левый

1

78

21

4845000023

Козырёк

2

1,86

22

4845000025

Плита распорная

1

148

23

Болт М16-6gx80 ГОСТ 7796-70

2

24

Гайка М16-6H ГОСТ 5915-70

2

25

Гайка М36-6H ГОСТ 5915-70

2

26

 4816201044

Гайка М48x3-6H ГОСТ 5915-70

2

27

4013121030

Ось 6-30 h12x105.45 ГОСТ 9650-80

1

28

Шайба C.30.02.Ст3 ГОСТ 11371-78

13

29

Шплинт 6,3x80.4 ГОСТ 397-79

1

30

Шплинт 8x100.4 ГОСТ 397-79

2

31

0.409514.001-30

Винт А.М36-6gx140 ГОСТ 1481-84

1

32

Гайка М30-6H ГОСТ 5915-70

24

33

Тавотница ТРГ-3/8"

2

 № поз

Обозначение

Наименование

Кол-во, шт.

Масса

1 шт., кг

1

4844804100

Плита

1

35,4

2

0.305526.002

Муфта упругая втулочно-пальцевая

1

7,1

3

4844804300

Кронштейн

1

5,46

4

4844804400

Ограждение

1

1,3

5

4844804001

Подкладка

2

0,08

6

4844804002

Втулка

1

0,88

7

1044804007

Шайба

1

0,04

8

0.403141006-10

Кольцо

1

0,04

9

0.409581.001-10

Болт откидной

1

0,94

10

4844804006

Шайба

2

0,1

11

Болт М6-6gx35 ГОСТ 7796-70

2

12

Болт М10-6gx35 ГОСТ 7796-70

1

13

Болт М10-6gx50 ГОСТ 7796-70

4

14

Болт М16-6gx70 ГОСТ 7796-70

4

15

Гайка М6-6H ГОСТ 5915-70

2

16

Гайка М10-6H ГОСТ 5915-70

4

17

Гайка М16-6H ГОСТ 5915-70

4

18

Гайка М24-6H ГОСТ 5915-70

2

19

Шайба 6 ГОСТ 6402-70

2

20

Шайба 10 ГОСТ 6402-70

5

21

Шайба 16 ГОСТ 6402-70

4

22

Шайба C.20.02.Ст3кп ГОСТ 11371-78

1

23

Шпонка 10x8x50 ГОСТ 23360-78

1

24

Шплинт 4x25.4 ГОСТ 397-79

1

25

4012131018

Ось 6-20 h12x65.45 ГОСТ 9650-80

1

26

Редуктор Ч-125-40-56-У1-ЦП

1

27

Электродвигатель АИР 112МА6У1
n=1000 об/мин; N=3кВт; 380В; 50Гц

1
