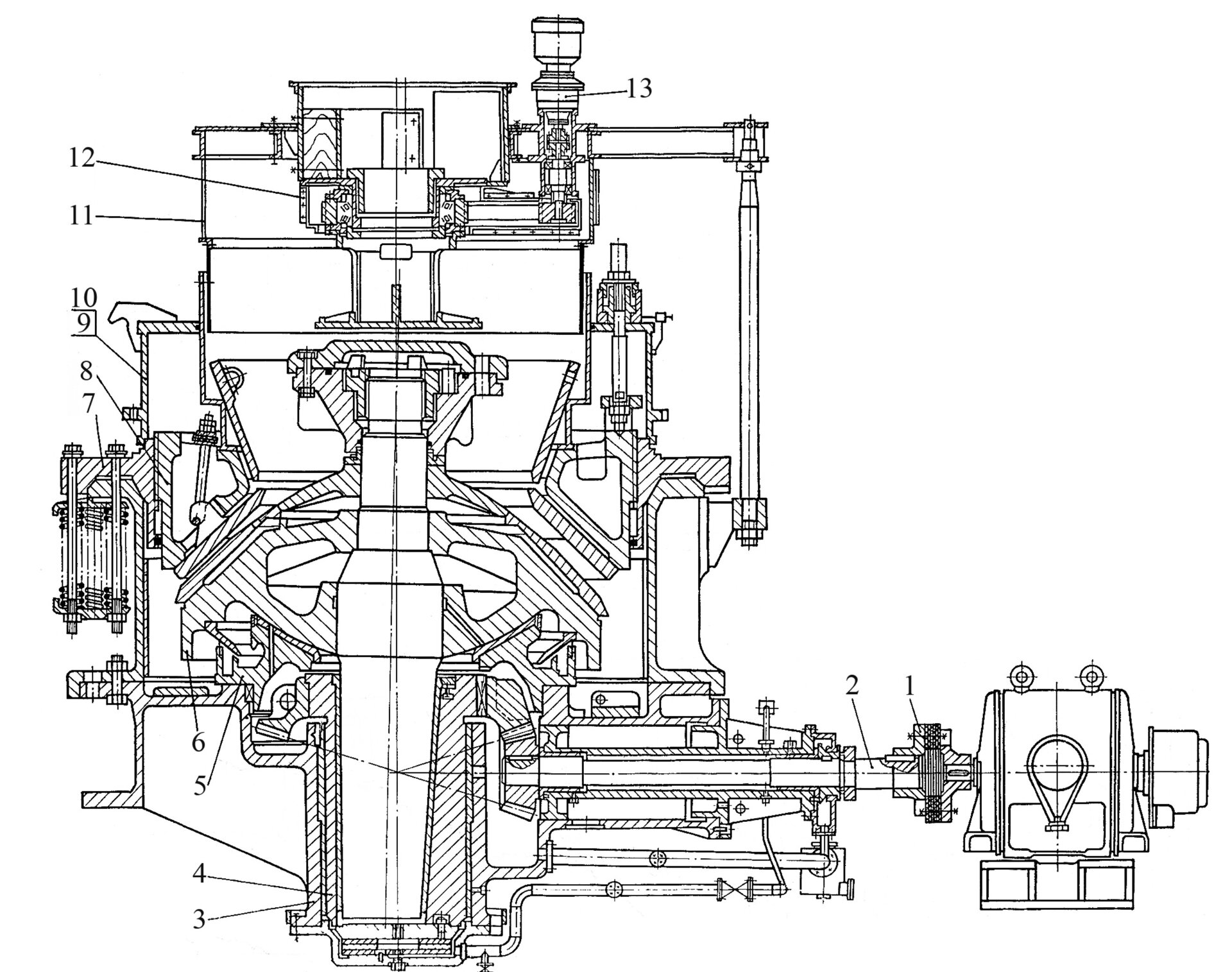

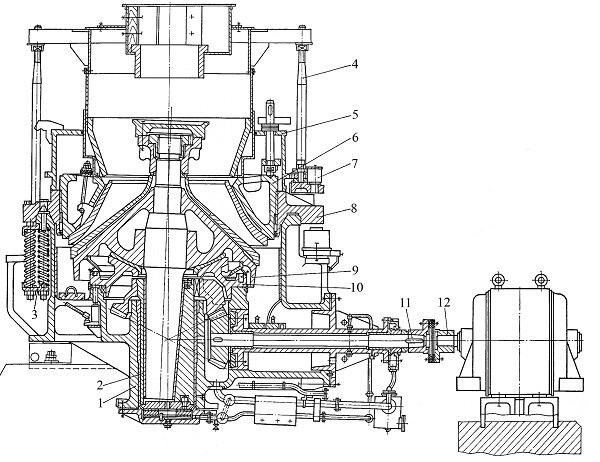

Дробилка КМД-Т 1277.00-10СБ

Поз.№

Наименование

Обозначение

Кол-во на сборочную единицу

Исполнение

4

Устройство  загрузочное

1277.12.500 СБ

1

6

Кольцо регулирующее

1277.07.300-2СБ

1

9

Конус дробящий

1277.05.400 СБ

1

1

Часть нижняя

1277.01.300-1СБ

1

2

Эксцентрик

1277.03.300 СБ

1

3

Пакет пружин

1277.10.400 СБ

12

5

Кожух

1277.08.400 СБ

1

7

Механизм поворота

1277.09.500 СБ

1

8

Кольцо опорное

1277.06.300 СБ

1

10

Чаша опорная

1277.04.300 СБ

1

11

Вал приводной

1277.02.300-1 СБ

1277.02.300 СБ

1

12

Муфта упругая

1277.13.300-1 СБ

1
